Chameleon - postaja s samo enim >hardware< modulom

Modularna postaja s samo enim modulom (GNHWUW2). Modulu lahko spremenimo njegove funkcije glede na naše trenutne potrebe. Vsak modul vsebuje univerzalni tuner (DVB-S/S2, DVB-T, DVB-C), univerzalni modulator, CI slot, MPEG dekoder, scrambler, SI/PSI generator in Gigabit Ethernet vmesnik. Ta koncept je integriran dvakrat v vsakem modulu (Twin moduli). Individualne rešitve izbiramo s pomočjo aktiviranja SW (s pomočjo licenc).

Različne vhode in izhode definiramo - enostavno s klikom z računalniško miško. S Chameleonom - dosežemo maksimalno fleksibilnost in enostavnost ter stroškovno učinkovitost v Vašem kabelskem sistemu.

V začetku ga lahko uporabite za digitalni sprejem in analogno distribucijo. Čez čas lahko enostavno preidete iz analogne distribucije - v digitalno.

Distribucija: QAM (opcijsko 1 do 4xQAM po modulu), COFDM, FM ali kot IPTV streamer.

Upravljanje postaje s pomočjo Web vmesnika - mogoč daljinski dostop (SNMP).

Univerzalna postaja za vsako aplikacijo!

Priponke

Pregled produktov te serije

Osnovna ohišja za Chameleon

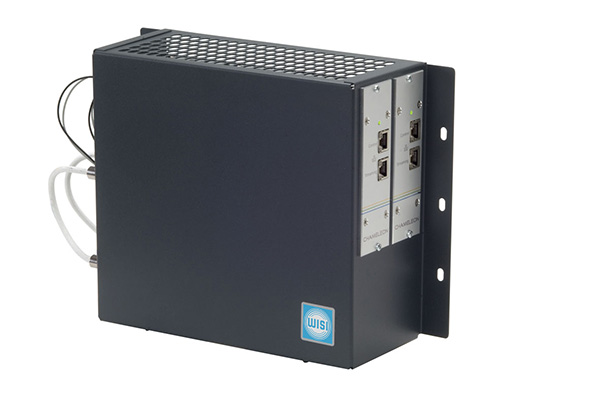

  • GN 01 W2 osnovna enota, 230 V AC, zidna montaža, za 2 modula

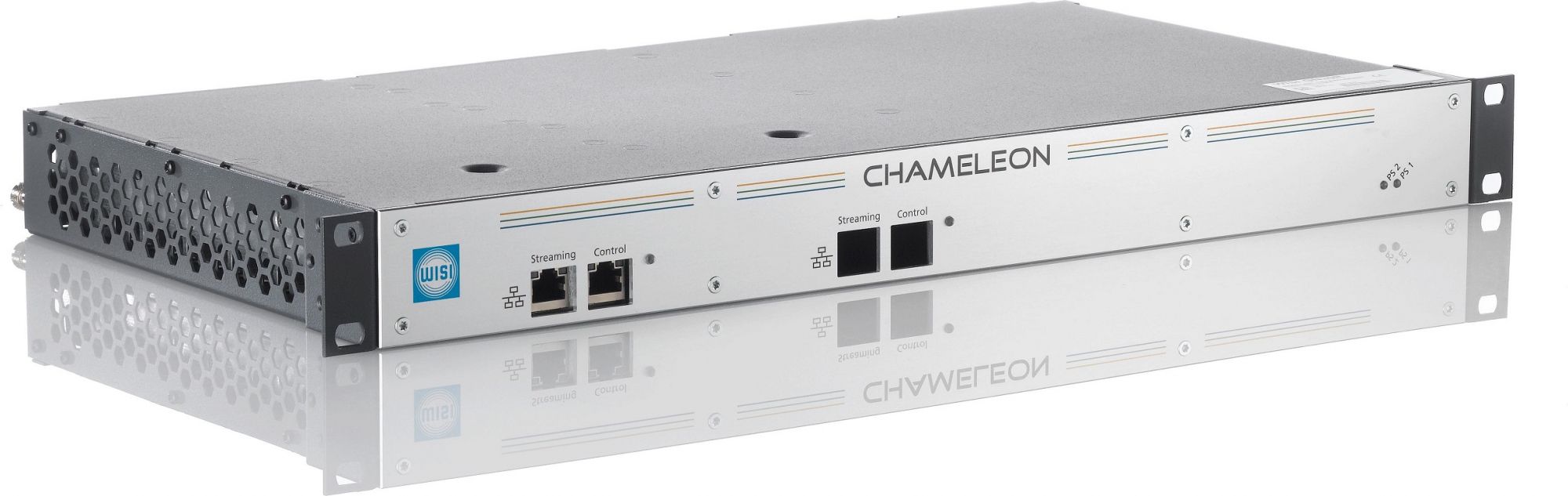

  • GN 20B osnovna enota, 230 V AC, 19", 1 HE, za 2 modula
  • GN 40 0230V osnovna enota, 230 V AC, 19", 4 HE, za 10 modulov

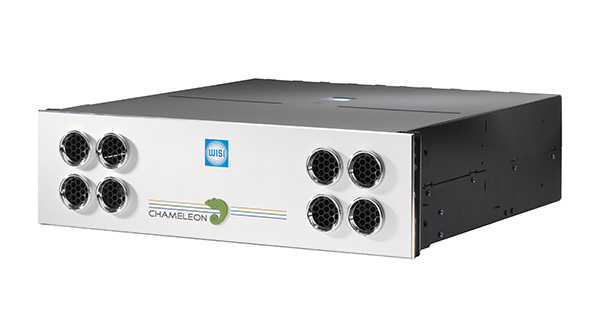

  • GN50 0230V osnovna enota, 230 V AC, 19", 4 HE, za 10 modulov, embeded Switch
Priponke

Moduli

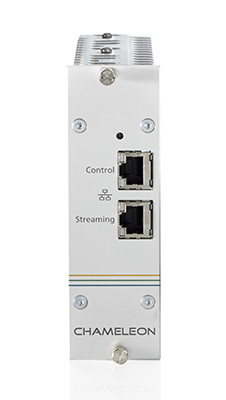

GNHWUW2 Chameleon modul

Opis vhodov/izhodov

Input DVB-S/S2
Input frequency range 925...2175 MHz

Input DVB-C/T/T2
Input frequnecy range DVB-C/T/T2 43...1002 MHz

ASI input / output
Input max. payload bit rate 200 Mbps (typ.)
Output max. payload bit rate 200 Mbps (typ.)
PCR restamping Yes
Paket size 188 byte

IPTV In-/ Output
Input bitrate IP-interface max. 110 Mbit/s pro IPTS, max. 200 Mbit/s total
Output bitrate IP interface max. 110 Mbps per IPTS, max. 400 Mbps total
Output protocol UDP/RTP Multicast/Unicast
IPTV TS format CBR/VBR, max. 20 SPTS/MPTS

DVB-C Modulation
Number of output channel 4 pcs.
QAM-Modulationsart 16-, 32-, 64-, 128-, 256-QAM

SDI / HD-SDI output
Video-Format SDI, Audio embedded
Audio format Mono, Stereo, Joint Stereo
SDI-SD conformity SMPTE 259M, SMPTE 272M

MPEG Decoder – Audio / Video
Video decoder MPEG2 MP@ML, MPEG2 MP@HL, bis zu MPEG4 H.264 AVC, HiP, level 4
Aspect ratio Letterbox, Pan/Scan,14:9, WSS
Teletext Subtitle Teletext or DVB teletext

VSB - AM modulation
Number of output channel 2 pcs.

Audio format
Video modulation VSB AM (negative or positive)
Video bandwith 4,2/5,0/6,0 MHz
audiomodulation audio FM or AM
Output frequency range 48...855 MHz
Output level dBµV max. 111 dBµV (1 channel); max. 108 dBµV (2 channels)
Video S/N weighted >65 dB
C/N, broadband >70 dB (65 dB typical at adjacent channel)
NICAM standard NICAM 728 (EN 300 163)
Spurious suppression >60 dBc

FM- modulation radio
Number of output channel 8 pcs.
audio decoding MPEG-1 Layer I/II

CI and decryption
Number of CI slots 2 pcs. (accessible from rear)

DVB SCA-Scrambler / Simulcrypt Interface
DVB-Compliance DVB-Symulcrypt (ETSI TS 103 197)
Interface IP
Number of encrypted PIDs 64 PIDs per output
Scrambable outputs DVB-C, J.83AnnexB/C, DVB-T, DTMB, ASI

Connectors
BNC-socket 2 pcs. (ASI in/out, SDI out)
RJ45 2 pcs. (IPTV in/out, control)
Common Interface 2 pcs.
F-socket HF- output 2 pcs.
SGMII socket 2 pcs. (Data- and management interface for GN 50)



GNHWENC2H

Chameleon HD/SD encoder for HDMI inputs

  • HD/SD MPEG-4 (AVC, H.264) and HD/SD MPEG-2 video encoding
  • Up to 4 HDMI inputs per module
  • Professional multiplexer integrated
  • SPTS and MPTS streaming (CBR or VBR)
  • Supports PSI/SI processing
  • Integrated into the CHAMELEON Systemmanagement
  • Control and managment via web-UI
Priponke

GNHWENC2S

Chameleon HD/SD encoder for HD/SD-SDI or A/V inputs

  • HD/SD MPEG-4 (AVC, H.264) and HD/SD MPEG-2 video encoding
  • Up to 4 HD/SD-SDI or A/V analog inputs per module
  • Professional multiplexer integrated
  • SPTS and MPTS streaming (CBR or VBR)
  • Supports PSI/SI processing
  • Integrated into the CHAMELEON Systemmanagement
  • Control and managment via web-UI
Priponke
